Prises à DDFT / DDAA

Non. Le plus récent Code national de l’électricité exige uniquement la double protection DDAA et DDFT dans les cuisines et les salles de lavage. Et dans ces pièces, la prise DDAA/DDFT à double fonction offre ce qu’on appelle une protection « en passage continu », ce qui signifie qu’elle offre une protection pour tout le câblage et les extensions fixés du côté charge. Si on place la prise DDAA/DDFT à double fonction à la première position du circuit de dérivation, elle assurera une protection à toutes les prises suivantes sur ce circuit.

À moins que vous ne soyez familier avec le câblage de votre maison, contactez un électricien. Si vous êtes à l’aise avec le remplacement des prises, pour commencer, PLACEZ LE DISJONCTEUR SUR ARRÊT ET VÉRIFIEZ LE VOLTAGE À L’AIDE D’UN VOLTMÈTRE MANUEL POUR CONFIRMER QUE L’ALIMENTATION EST COUPÉE à ce qui vous semble être la première prise du circuit. Retirez la prise et les capuchons des fils. Placez le disjoncteur en marche et testez les autres prises. Si vous avez fait le bon choix, les autres prises seront mortes. Si vous avez mal choisi, PLACEZ LE DISJONCTEUR SUR ARRÊT et replacez la prise à sa position d’origine, puis, recommencez le processus avec une autre. Répétez le processus jusqu’à ce que la première prise du circuit soit trouvée.

Oui, toutes les prises ont besoin d'un fil neutre pour fonctionner.

Alors que les prises DDAA/DDFT à double fonction peuvent fonctionner avec un neutre partagé du côté ligne, veuillez vous reporter aux exigences de code spécifiques aux méthodes acceptables pour l’alimentation d’une prise DDAA/DDFT. Si vous n’êtes pas familier avec le fonctionnement du fil neutre, contactez un électricien.

Oui, toutes les prises à DDAA/DDFT à double fonction de Leviton sont conformes à la norme UL 1699A (disjoncteurs-détecteurs de fuites à l’arc, type de circuit de dérivation de prise) pour les prises DDAA, à la norme UL 943 pour les disjoncteurs-détecteurs de fuites à la terre et à la norme UL 498 pour les prises.

Toutes les prises DDAA/DDFT à double fonction ont une valeur nominale de 20A en passage continu. Cela signifie qu’ils peuvent protéger toutes les prises en aval sur les circuits de dérivation de 15A A et de 20A.

• Les prises DDAA/DDFT à double fonction sont disponibles par l’intermédiaire des distributeurs de produits électriques, au détail et les commerçants en ligne. Visite www.leviton.com/dfci et cliquez sur « Où acheter » pour plus de renseignements.

Oui, ils peuvent tous deux être utilisés sur le même circuit; cependant, la prise DDAA/DDFT à double fonction offre la possibilité de fournir une protection DDAA et DDFT dans un seul dispositif.

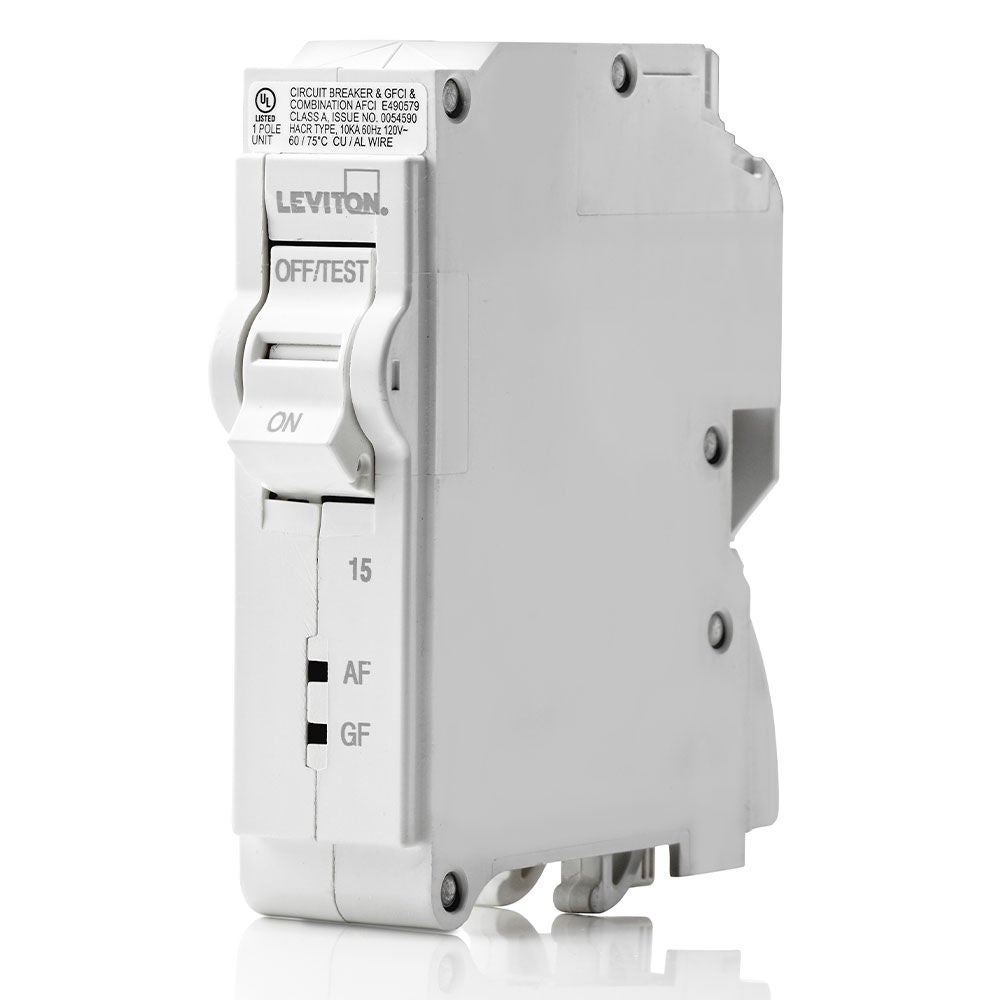

Un disjoncteur DDAA se trouve dans le panneau de branchement. Lorsqu’un disjoncteur DDAA situé sur le panneau de branchement se déclenche, l’utilisateur doit s’y rendre pour le réinitialiser. Une prise DDAA/DDFT remplace une prise standard et lorsqu’elle est déclenchée, requiert que l’utilisateur la réinitialise en appuyant sur le bouton situé sur la prise.

Le NEC®  identifie les zones de la maison qui nécessitent une protection DDAA, une protection DDFT ou une protection DDAA et DDFT combinée. Les prises DDAA/DDFT à double fonction offrent une option conforme au code national de l’électricité (NEC) pour la protection DDAA/DDFT des prises de remplacement et de modifications/extensions des cuisines résidentielles et des salles de lavage des nouvelles constructions. Pour en savoir plus sur les exigences du code, consultez www.leviton.com/protection

Non, un DDAA de type combiné fait référence à un disjoncteur DDAA qui offre une protection de l’arc en parallèle et en série. Le terme « combinaison » fait référence à la protection contre les arcs parallèles et en série et ne fait PAS référence à la protection combinée DDAA et DDFT; le terme « double » fait cependant référence à la protection DDAA et DDFT. Par conséquent, la double fonction  de la prise DDAA/DDFT offre une protection contre les défauts de l’arc  ainsi que  les défauts de mise à la terre dans un seul dispositif.
Dans cette optique, les disjoncteurs DDAA/DDFT à double fonction offrent à la fois une protection DDAA de type « combinaison » (parallèle et série) et une protection DDFT.

Les prises DDAA offrent également une protection des circuits en parallèle et en séries et sont appelées prises DDAA socle femelle de circuit de dérivation.

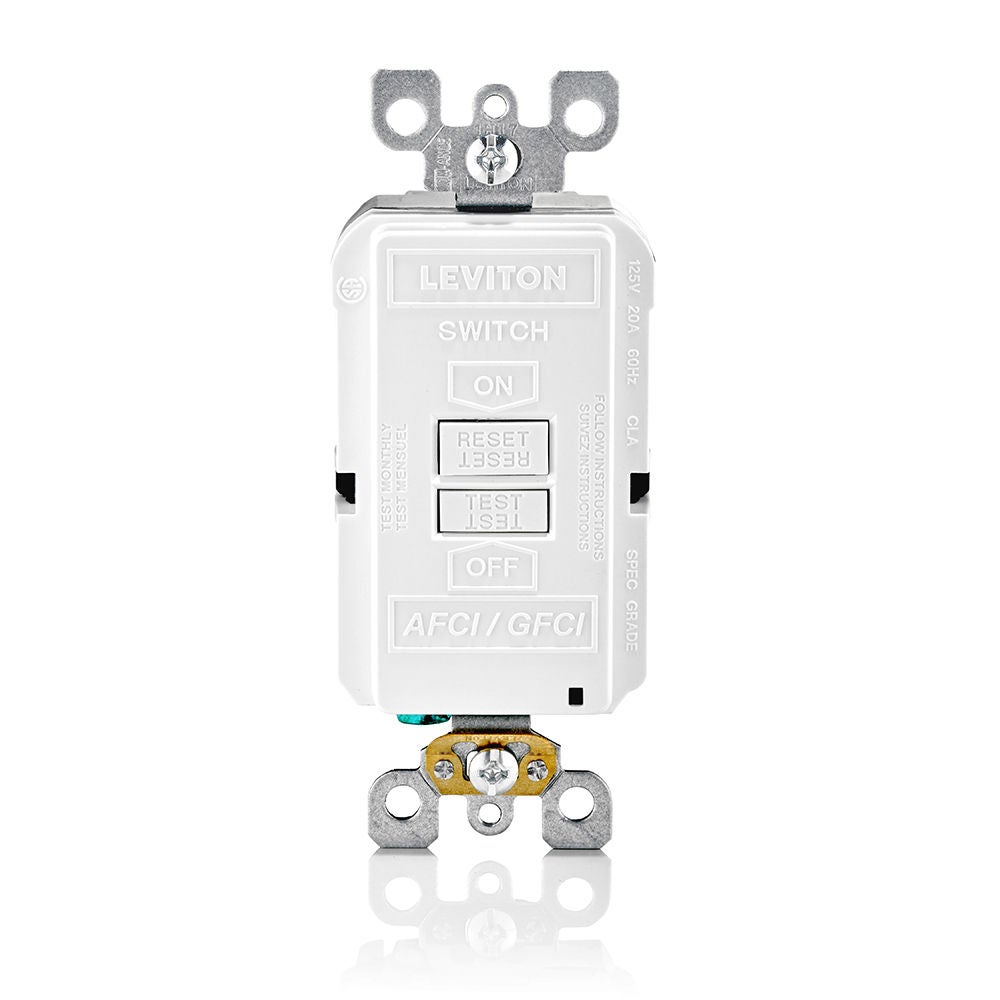

Une prise DDAA/DDFT peut être une excellente solution de rechange en fonction des circonstances. Les prises DDAA /DDFT s’adaptent à tous les types de câblages et ne dépendent pas du type de disjoncteur présent dans le tableau. C’est facile d’accès et intuitif pour les utilisateurs grâce à leurs boutons TEST et RÉINITIALISER présents sur les prises à DDFT.

La norme UL afférente aux DDAA définit une fuite à l’arc comme la formation involontaire d’un arc électrique (étincelles) dans un circuit (câblage). Les arcs électriques créent une chaleur à haute intensité (pouvant dépasser 10 000 °F), ce qui entraîne la combustion de particules qui peuvent, au fil du temps, enflammer les matériaux environnants tels que le cadre en bois ou l’isolation.

Il existe une vaste gamme de conditions susceptibles de produire un arc électrique, ce qui s’apparente à une d’un décharge disruptive (étincelle)

La dégradation du câble

• La dégradation naturelle due à l’âge
• L’humidité ou la chaleur
• Contraintes mécaniques prolongées
• Contrainte de tension prolongée

Des dommages physiques

• Des animaux mastiquant l’isolation
• Les clous, broches de construction ou la fixation d’un tableau suspendu au mur
• perforant ou endommageant un ou des câble(s).
• Les dommages à l’extension ou au cordon d’alimentation occasionnés par un
• coude ou un meuble coupant s’appuyant contre les cordons.
• Dommages généraux du cordon
• Un mauvais câblage ou une mauvaise connexion aux dispositifs et boîtes de jonction

Oui. Les prises DDAA /DDFT doubles fonctions de Leviton sont inviolables afin de respecter les exigences de sécurité des enfants du National Electrical Code^MD. Le volet interne à l’intérieur de la prise bloque l’accès aux contacts, à moins qu'une prise à deux broches ne soit insérée.
